多接头圆形MR/方形OR型『多个气动回路』

聚合多个气动回路并使用一键式耦合器同时连接回路

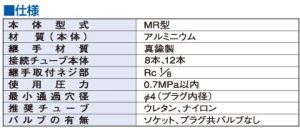

●复合圆形MR连接插头

特长

圆形MR连接插头用于空压设备等空压电路的连接、面板侧和设备侧等的连接,将多个软管连接到耦合器的插口侧、插头侧的安装螺丝部,通过将插口侧连接到插头侧,可以同时脱下多个软管。能够使机器的分离·移动·故障的单元交换操作起来更简单的连接器插头。

[咨询]
● MR 型多路耦合器未安装软管。

必要的耦合器和软管请根据客人要求安装连接。

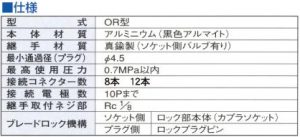

●复合角形OR连接插头

套筒内置有自动开闭气泡,分离时气泡运转,流体不会外流,是一种通用性高的流体耦合器,可以广泛应用于所有行业。



特长

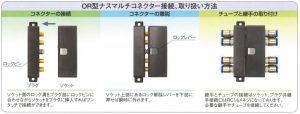

角型OR型连接插头将8、12根软管和耦合器连接到插头侧、套筒侧的安装部,将套筒侧插入插塞侧即可单触连接,而且套筒侧内置阀门,在脱离时无需担心漏气。便于拆卸、移动、故障等单元的更换。另外,如果装备电极的话,可以成为各种空压设备和FA装置等的空压电路和各种信号线等电路可同时联动的机械耦合器。



注意事项

●例:8连式的情况・一套(Set)订购时OR-8SP・插口、插头侧订购时OR-8S、OR-8P

●OR型多连接器基本上是将插头、插口设置好的状态(OR-8SP)为标准销售品。

●OR型连接器没有软管和接头。需要的接头和软管请客户自行安装连接。

●OR型连接器的接头最小安装间距为13毫米。连接的管接头请使用直径12以下的带六角孔的迷你管接头。

●插入连接时,请大幅度减压后连接插座侧的内部压力。

●电极规格的情况下,电极的标准安装是10针。

●管接头由于安装间距的关系,请使用内侧六角螺栓接头。

NASCO Fitting Co, Ltd. 提供

(产品详情请咨询我们)
